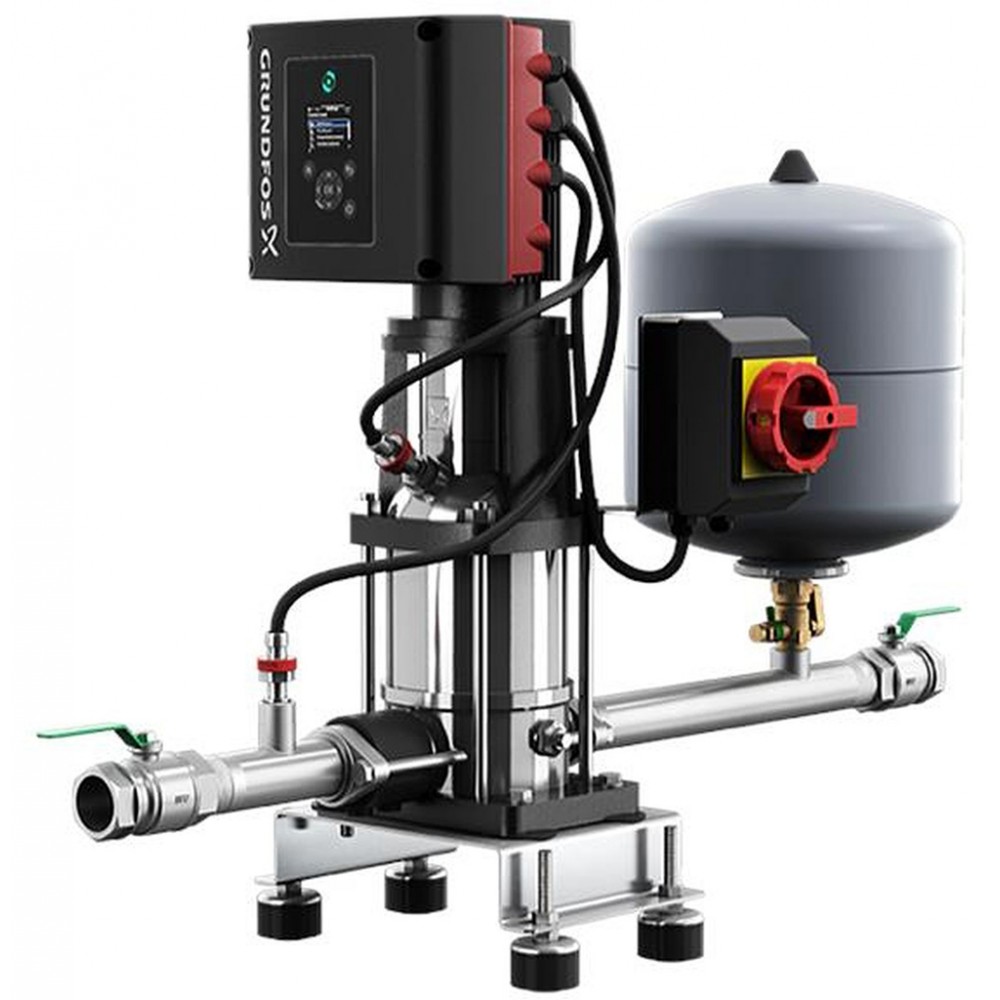

Grundfos Hydro Solo-E CRIE 5-7 – zestaw podnoszenia ciśnienia
Grundfos Hydro Solo-E CRIE 5-7 to w pełni zoptymalizowany zestaw podnoszenia ciśnienia przeznaczony do instalacji, w których kluczowe znaczenie ma utrzymanie stałego ciśnienia. Posiada regulację stałego ciśnienia, szacowanie przepływu oraz instalację typu „podłącz i pompuj”.
Zestaw podnoszenia ciśnienia Grundfos Hydro Solo-E składa się z jednej pompy o zmiennej prędkości obrotowej CRE (pompa ze zintegrowaną przetwornicą częstotliwości), zaworu odcinającego, zaworu zwrotnego, kolektora tłocznego i ssawnego, przetwornika ciśnienia tłoczenia, manometru, zbiornika membranowego, przetwornika ciśnienia wlotowego, ramy podstawy z podkładkami maszynowymi i głównego wyłącznika zasilania. Zestaw jest fabrycznie skonfigurowany, przetestowany i dostarczany w stanie gotowym do pracy w celu utrzymania stałego ciśnienia.
Najważniejsze zalety
- Regulacja stałego ciśnienia
- Szacowanie przepływu
- Instalacja typu „podłącz i pompuj”
- Trójfazowy silnik MGE ze zintegrowaną przetwornicą częstotliwości i regulatorem PI
- Brak konieczności stosowania zewnętrznego zabezpieczenia silnika i elektroniki
- Panel sterowania umożliwiający ustawienie wartości zadanej oraz trybów MIN, MAX i STOP
- Grundfos Eye sygnalizujący stan pracy pompy
- Komunikacja bezprzewodowa za pomocą Grundfos GO Remote (wyposażenie dodatkowe)
- Skrzynka zaciskowa z rozbudowanymi wejściami i wyjściami do zaawansowanych zastosowań
Zastosowanie
- Podnoszenie ciśnienia w budynkach użyteczności publicznej
- Dystrybucja wody
- Zaopatrzenie w wodę
- Woda gruntowa do nawadniania
- Woda powierzchniowa do nawadniania
- Pojenie żywego inwentarza
- Fertygacja i chemigacja
- Deszczownie obrotowe
- Ochrona przed mrozem
- Solarne rozwiązania do zaopatrzenia w wodę
- Sterowanie i cyfrowe zarządzanie wodami gruntowymi
- Sterowanie i cyfrowe zarządzanie wodą zasilane energią słoneczną
- Uzdatnianie wody, nawożenie i dozowanie zasilane energią słoneczną
- Miejskie rozwiązania solarne
- Rozwiązania solarne dla rolnictwa
- Pojenie zwierząt gospodarskich rozwiązaniami solarnymi
- Rozwiązania solarne
Dane techniczne
| • Przepływ znamionowy | 6.9 m3/h |
| • Wysokość podnoszenia | 54.4 m |
| • Liczba wirników | 7 |
| • Wirniki | 7 |
| • Kod uszczelnienia wału | HQQE |
| • Zatwierdzenia | CE, EAC, CN ROHS EXE, MORO, SEPRO |
Materiały
| • Podstawa | Stal nierdzewna EN 1.4408 / AISI 316 |
| • Wirnik | Stal nierdzewna EN 1.4301 / AISI 304 |
Instalacja
| • Maksymalna temperatura otoczenia | 50 °C |
| • Maksymalne ciśnienie pracy | 10 bar |
| • Standard dla przyłącza wlotowego | OVAL |
| • Rodzaj przyłącza wlotowego | Rp |
| • Rodzaj przyłącza wylotowego | Rp |
| • Wielkość przyłącza wlotowego | 1 1/4 inch |
| • Wielkość przyłącza wylotowego | 1 1/4 inch |
| • Rozmiar kołnierza silnika | FT115 |
Ciecz
| • Czynnik tłoczony | Woda |
| • Zakres temperatury cieczy | 0 .. 60 °C |
| • Temperatura cieczy podczas pracy | 20 °C |
| • Gęstość | 998.2 kg/m3 |
Dane elektryczne
| • Typ silnika | 90SC |
| • Nominalna moc silnika - P2 | 1.5 kW |
| • Częstotliwość podstawowa | 50 / 60 Hz |
| • Napięcie nominalne | 1 x 200-240 V |
| • Prąd znamionowy | 9.1-7.6 A |
| • Cos fi - współczynnik mocy | 0.99 |
| • Prędkość nominalna | 360-4000 obr/min |
| • Rodzaj ochrony (IEC 34-5) | IP55 |
| • Klasa izolacji (IEC 85) | F |
| • Wbudowane zabezpieczenie silnika | ELEC |
Układy sterowania
Zbiornik
Inne
| • Masa netto | 43.8 kg |
| • Waga brutto | 54 kg |
| • Koszt wysyłki | 0.6 m3 |
Zawartość zestawu
- Zestaw podnoszenia ciśnienia Grundfos Hydro Solo-E
- Pompa CRE o zmiennej prędkości obrotowej
- Zawór odcinający
- Zawór zwrotny
- Kolektor tłoczny i ssawny
- Przetwornik ciśnienia tłoczenia
- Manometr
- Zbiornik membranowy
- Przetwornik ciśnienia wlotowego
- Rama podstawy z podkładkami maszynowymi
- Główny wyłącznik zasilania
Grundfos Hydro Solo-E CRIE 5-7 to fabrycznie skonfigurowany i przetestowany zestaw podnoszenia ciśnienia przeznaczony do instalacji wymagających utrzymania stałego ciśnienia. Wyposażony jest w pompę CRE ze zintegrowaną przetwornicą częstotliwości, regulator PI, panel sterowania z wskaźnikiem Grundfos Eye oraz możliwość komunikacji za pomocą Grundfos GO Remote, zapewniając gotowość do pracy bezpośrednio po instalacji.
```
Zdjęcia mogą różnić się od oryginalnego produktu/przedmiotu.
