HEIMEIER V-exact II DN 15-3/4" Zawór termostatyczny kątowy 3519-02.000

Opis

  Zawór termostatyczny V-exact II z nastawą wstępną stosowany
  jest w dwururowych systemach centralnego ogrzewania z obiegiem
  wymuszonym o normalnym lub podwyższonym zakresie
  temperatur.Zintegrowana precyzyjna i bezstopniowa nastawa
  wstępna umożliwia dokładne zrównoważenie hydrauliczne obiegu w
  celu zapewnienia wszystkim odbiornikom odpowiedniej ilości ciepła
  w zależności od zapotrzebowania. Zawór posiada szeroki zakres
  przepływu i charakteryzuje się bardzo niskim poziomem hałasu oraz
  najniższą odchyłką przepływu
Zastosowanie:
- Instalacje grzewcze i chłodnicze
Funkcje:
- Regulacja
- Bezstopniowa nastawa
- Odcięcie
Wymiary: DN 15-3/4"
Klasa ciśnienia: PN 10
Temperatura:
- Max. temperatura robocza: 120°C, z kapturkiem ochronnym lub
  siłownikiem 100°C, z połączeniem zaciskowym 110°C.
- Min. temperatura robocza: -10°C
Materiał:
- Korpus zaworu: z odpornego na korozję brązu
- O-ringi: guma EPDM
- Grzybek zaworu: guma EPDM
- Sprężyna powrotna: Stal nierdzewna
- Wkładka zaworowa: Mosiądz, PPS i SPS.
- Wymiana wkładki zaworowej za pomocą narzędzia montażowego
  bez konieczności opróżniania instalacji.
- Trzpień: ze stali nierdzewnej z podwójnym O-ringiem
  uszczelniającym.
Pokrycie powierzchni:
- Korpus zaworu oraz kształtki połączeniowe są niklowane.
Oznaczenia:
- THE, nr katalogowy, strzałka kierunku przepływu, DN oraz znak
  KEYMARK.
- II+ -oznaczenie.
- Biały kapturek ochronny.
Standardy:
Zawory termostatyczne V-exact II spełniają następujące wymagania:
- certyfikatu KEYMARK oraz testowane są zgodnie z DIN EN 215,
  seriaD.
- "Wersja rozbudowana" i "standardowa wersja" specyfikacji FW 507
  sporządzonym przez AGFW (Grupa Robocza ds. sieci cieplnych).
System połączeń:
- Korpus zaworu jest przeznaczony do połączenia z rurami
  gwintowanymi albo w połączeniu ze złączkami do rur miedzianych
  lub ze stali cienkościennej, czy rur wielowarstwowych (tylko dla DN
  15).
- Wersja z gwintem zewnętrznym w połączeniu z odpowiednimi
  złączkami umożliwia połączenie z rurami tworzywowymi.
Połączenie z głowicą termostatyczną lub siłownikiem:HEIMEIER M30x1,5

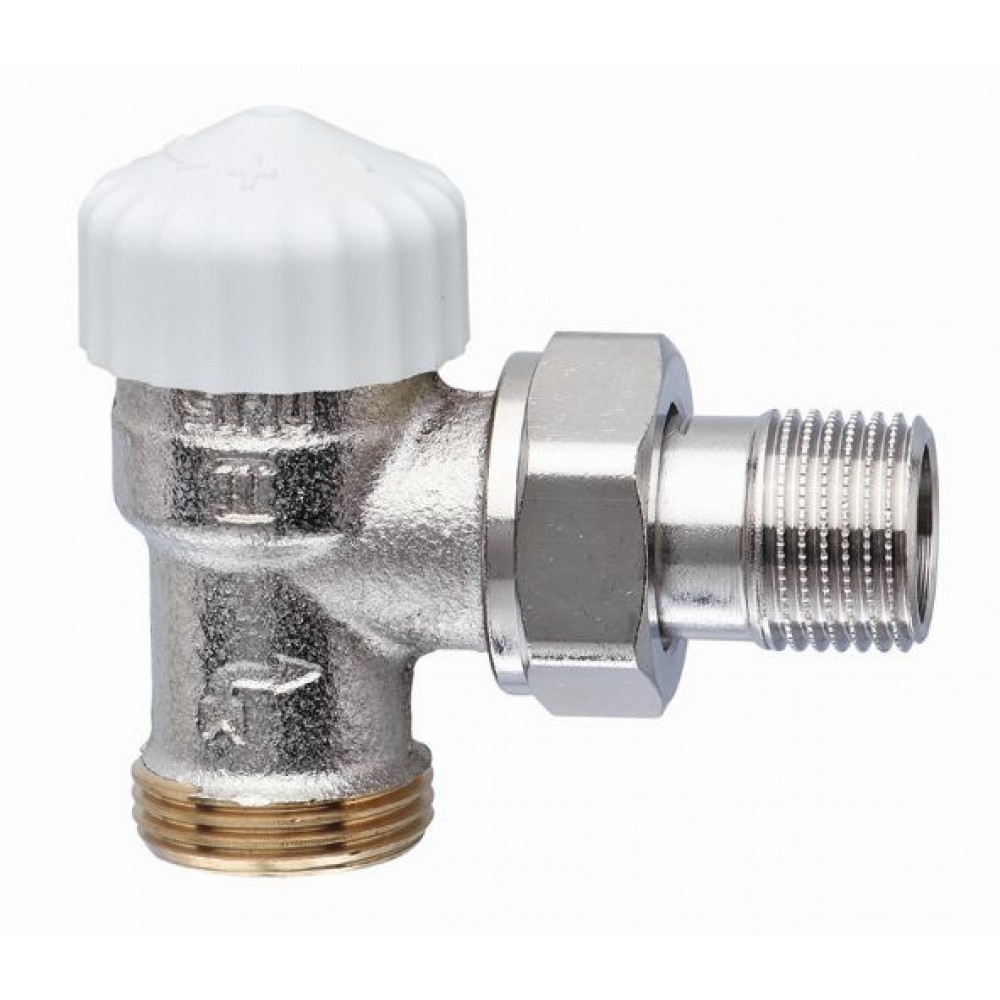

zdjęcia poglądowe
