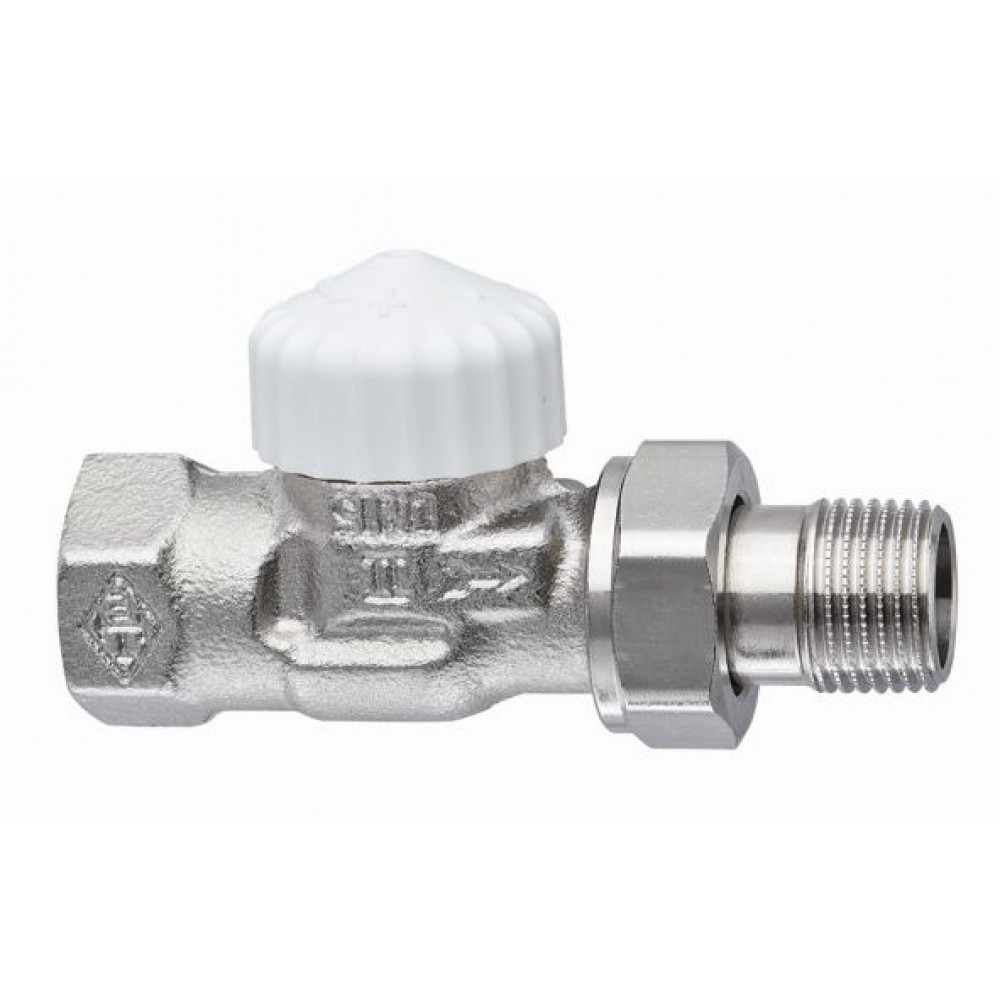

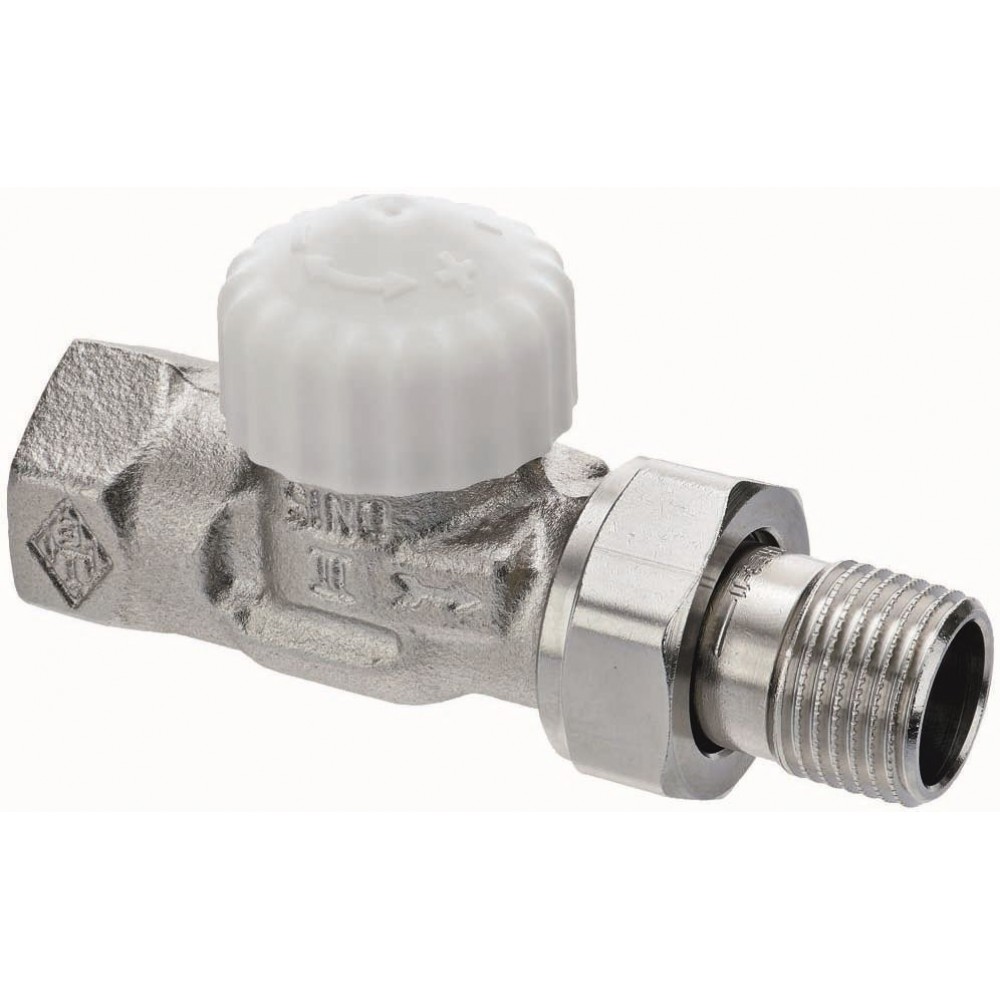

HEIMEIER V-exact II DN 20-3/4"Zawór termostatyczny prosty 3512-03.000

Opis

  Zawór termostatyczny V-exact II z nastawą wstępną stosowany
  jest w dwururowych systemach centralnego ogrzewania z obiegiem
  wymuszonym o normalnym lub podwyższonym zakresie temperatur.
  Zintegrowana precyzyjna i bezstopniowa nastawa wstępna
  umożliwia dokładne zrównoważenie hydrauliczne obiegu w celu
  zapewnienia wszystkim odbiornikom odpowiedniej ilości ciepła w
  zależności od zapotrzebowania. Zawór posiada szeroki zakres
  przepływu i charakteryzuje się bardzo niskim poziomem hałasu oraz
  najniższą charakteryzuje się bardzo niskim poziomem hałasu oraz
  najniższą
Zastosowanie:
- Instalacje grzewcze i chłodnicze
Funkcje:
- Regulacja
- Bezstopniowa nastawa
- Odcięcie

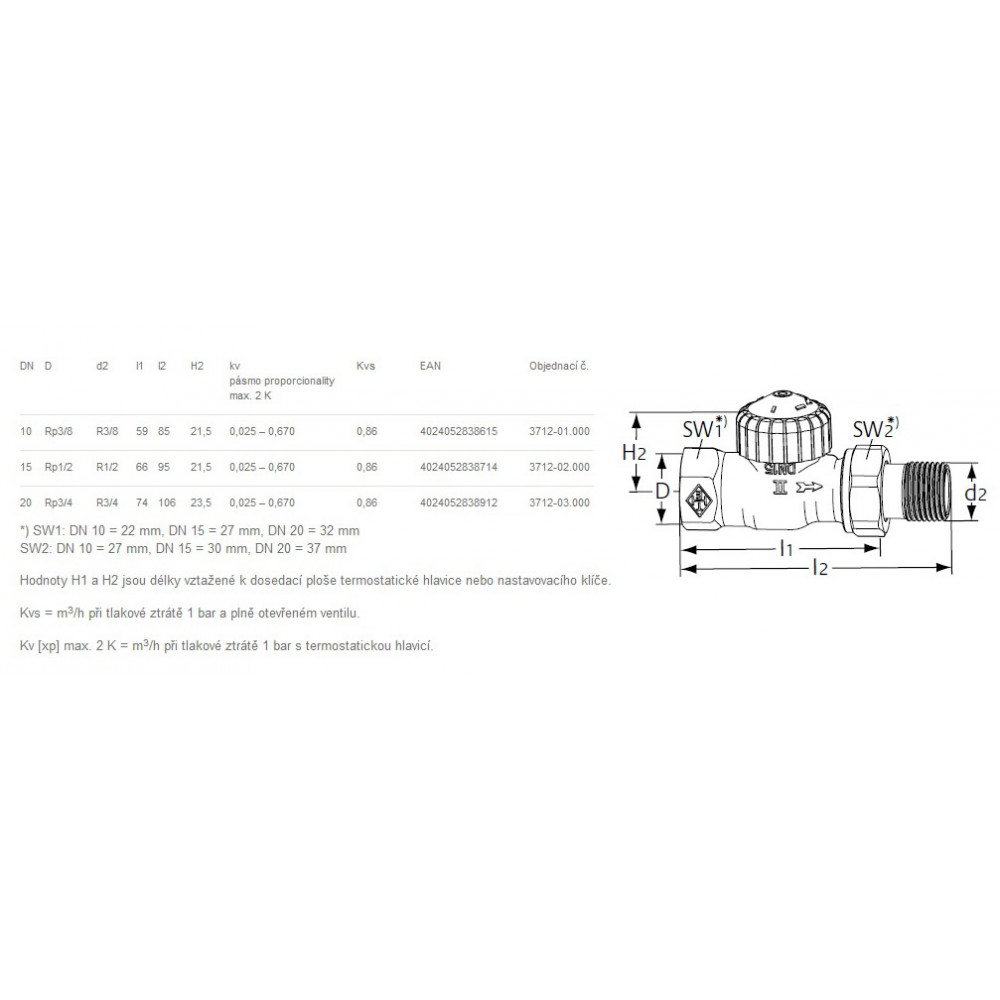

Wymiary: DN 20-3/4"
Klasa ciśnienia: PN 10
Temperatura:
- Max. temperatura robocza: 120°C, z kapturkiem ochronnym lub
  siłownikiem 100°C, z połączeniem zaciskowym 110°C.
- Min. temperatura robocza: -10°C
Materiał:
- Korpus zaworu: z odpornego na korozję brązu
- O-ringi: guma EPDM
- Grzybek zaworu: guma EPDM
- Sprężyna powrotna: Stal nierdzewna
- Wkładka zaworowa: Mosiądz, PPS i SPS.
- Wymiana wkładki zaworowej za pomocą narzędzia montażowego
  bez konieczności opróżniania instalacji.
- Trzpień: ze stali nierdzewnej z podwójnym O-ringiem
  uszczelniającym.
Pokrycie powierzchni:
- Korpus zaworu oraz kształtki połączeniowe są niklowane.
Oznaczenia:
- THE, nr katalogowy, strzałka kierunku przepływu, DN oraz znak
  KEYMARK.
- II+ -oznaczenie.
- Biały kapturek ochronny.
Standardy:
  Zawory termostatyczne V-exact II spełniają następujące wymagania:
- certyfikatu KEYMARK oraz testowane są zgodnie z DIN EN 215, seria D.
- "Wersja rozbudowana" i "standardowa wersja" specyfikacji FW 507
  sporządzonym przez AGFW (Grupa Robocza ds. sieci cieplnych).
System połączeń:
  Korpus zaworu jest przeznaczony do połączenia z rurami
  gwintowanymi albo w połączeniu ze złączkami do rur miedzianych
  lub ze stali cienkościennej, czy rur wielowarstwowych (tylko dla DN
  15).
  Wersja z gwintem zewnętrznym w połączeniu z odpowiednimi
  złączkami umożliwia połączenie z rurami tworzywowymi.
  Wersje ze złączkami zaciskowymi Viega (15 mm) ze złączem SC-
  Contur są odpowiednie dla miedzi, Viega Sanpress dla stali
  cienkościennej oraz rur stalowych Prestabo.
Połączenie z głowicą termostatyczną lub siłownikiem:
HEIMEIER M30x1,5
