WILO Comfort-Vario COR-4 MHIE 403/VR Urządzenie do podnoszenia ciśnienia 2523169

Opis

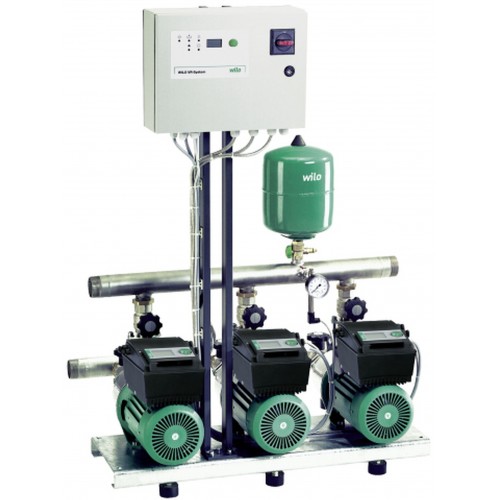

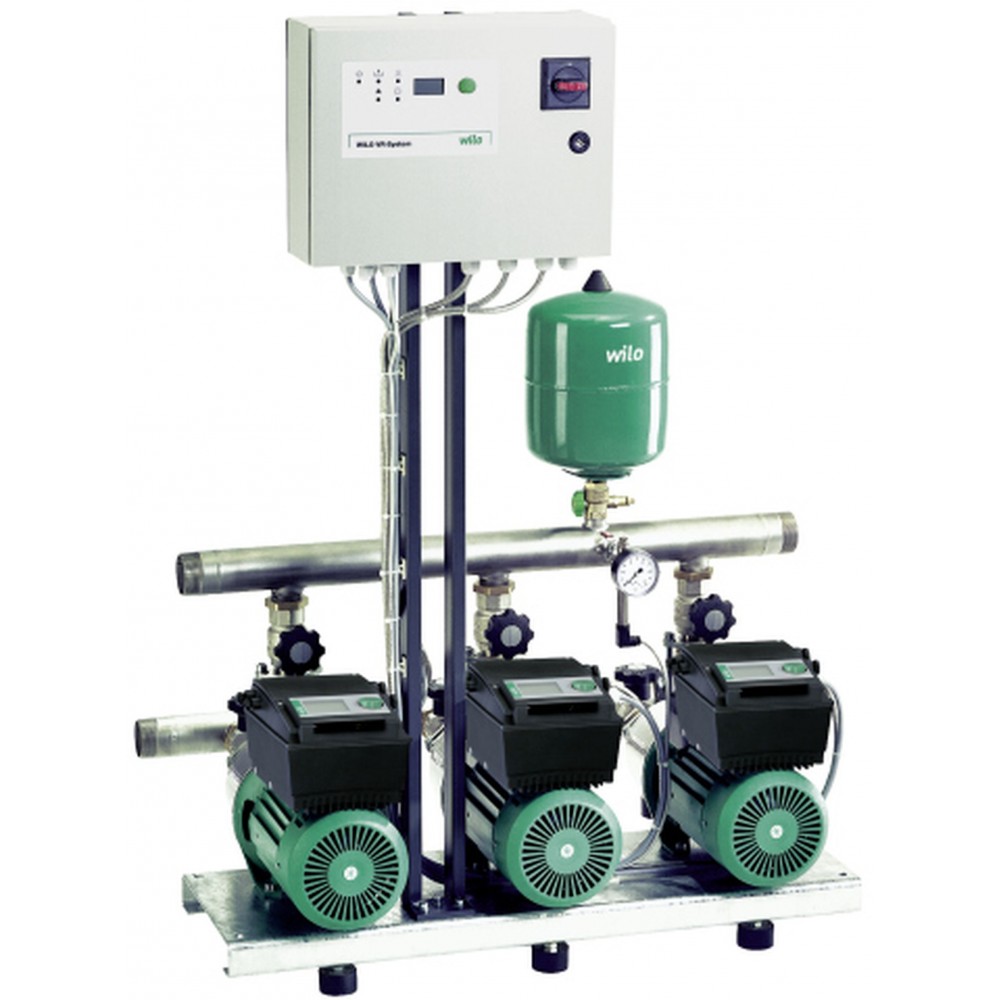

Kompaktowe urządzenie do podnoszenia ciśnienia zgodnie z normą DIN 1988 i DIN EN 806 do pośredniego lub bezpośredniego podłączenia. Składa się z normalnie zasysających, równolegle połączonych, poziomych wysokociśnieniowych pomp wirowych ze stali nierdzewnej w wykonaniu dławnicowym, przy czym każda pompa jest wyposażona w przetwornicę częstotliwości. Gotowe do podłączenia z orurowaniem ze stali nierdzewnej, zamontowane na ramie głównej, z urządzeniem sterującym/regulacyjnym dysponującym wszystkimi wymaganymi urządzeniami pomiarowymi i sterującymi.

Do w pełni zautomatyzowanego zaopatrzenia w wodę i podwyższania ciśnienia w budynkach mieszkalnych, biurowych i administracyjnych, hotelach, szpitalach, domach handlowych oraz instalacjach przemysłowych.

Tłoczenie wody użytkowej, wody przemysłowej, wody chłodzącej, wody gaśniczej (z wyjątkiem instalacji przeciwpożarowych zgodnie z normą DIN 14462 oraz z pozwoleniem wydanym przez lokalne urzędy ds. ochrony przeciwpożarowej) lub innych rodzajów wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla zastosowanych materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych

Dopuszczalny zakres zastosowania:
• Maks. temperatura przetłaczanej cieczy: 50 °C
• Maks. temperatura otoczenia: 40 °C
• Sterowanie: Z przetwornicą częstotliwości
• Maks. ciśnienie robocze: 10 bar
• Przyłącze gwintowane po stronie tłocznej: R 2 1/2
• Przyłącze gwintowane po stronie ssawnej: R 2 1/2
• Liczba stopni: 3

Dane silnika:
• Przyłącze sieciowe: 3~400 V, 50/60 Hz
• Tolerancja napięcia: 400/50:+/-10%_380/60:+/-10%_440/60:+/-6% %
• Klasa izolacji: F
• Stopień ochrony: IP54
• Mechaniczna moc znamionowa silnika: 1.10 kW
• Prąd znamionowy: 3.30 A
• Sprawność silnika ?m 50 %: 79
• Sprawność silnika ?m 75 %: 82
• Sprawność silnika ?m 100 %: 82.5

Materiały
• Korpus pompy: 1.4301, X5CrNi18-10
• Wał: 1.4301, X5CrNi18-10
• Wirnik: 1.4301, X5CrNi18-10
• Materiał uszczelnienia: EPDM
• Uszczelnienie mechaniczne: BQ1E3GG

Cechy szczególne/zalety produktu:
• Wytrzymała instalacja spełniająca wszystkie wymogi normy DIN 1988 (EN 806)
• Certyfikat WRAS/KTW dla pomp na wszystkie części mające kontakt z medium (wersja EPDM)
• Pompy typoszeregu MHIE w połączeniu z silnikami klasy IE2, spełniającymi wymogi norm IEC oraz chłodzoną powietrzem, zintegrowaną przetwornicą częstotliwości
• Oszczędność energii przez ponadprzeciętnie szeroki zakres regulacji od 25 Hz maksymalnie do 60 Hz
• Najwyższa jakość regulacji i najprostsza obsługa przez zastosowanie techniki czerwonego pokrętła
• Zintegrowane wykrywanie suchobiegu z automatycznym wyłączaniem w przypadku braku wody (wyposażenie dodatkowe zestaw WMS) wykorzystujące pola charakterystyk mocy silnika zaprogramowane w elektronice sterującej silnika
• Niezależne od kierunku obrotów uszczelnienie mechaniczne pomp
• Części mające kontakt z medium są odporne na korozję

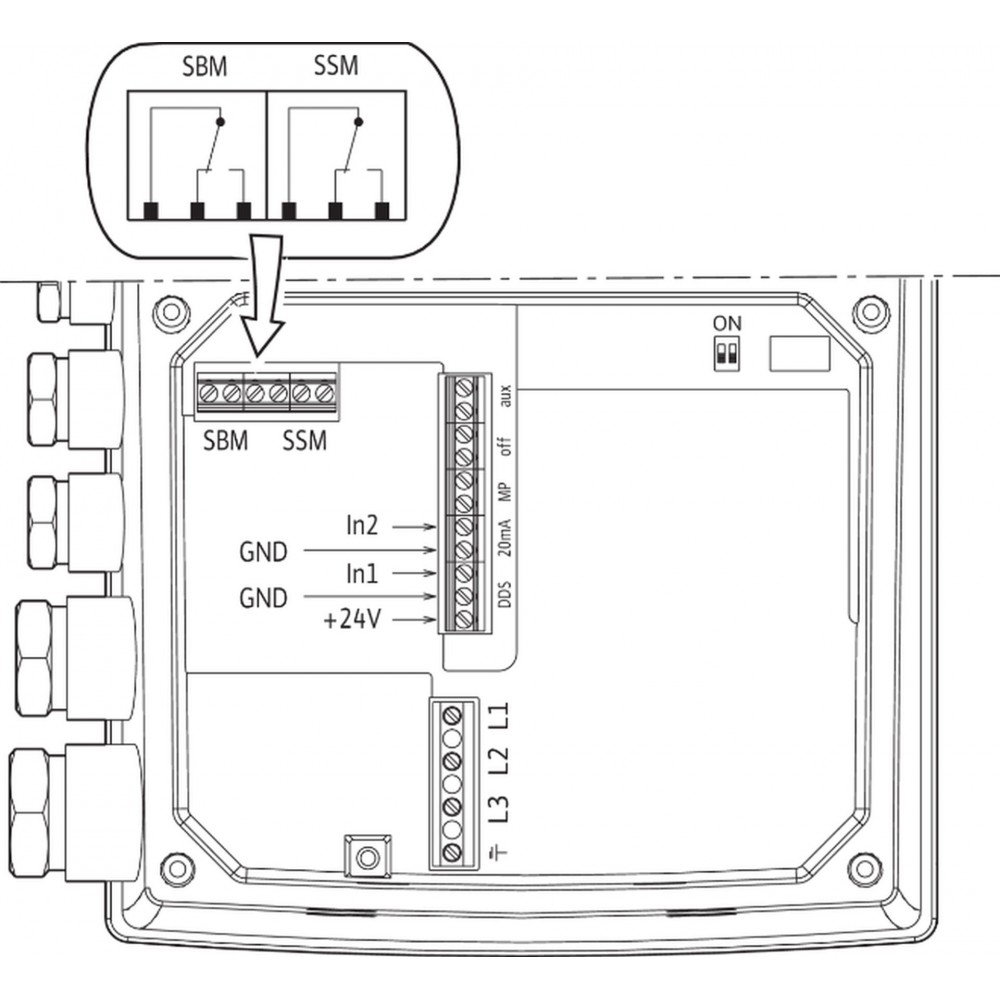

• Urządzenie sterujące/regulacyjne VR, z zaawansowanymi funkcjami, mikroprocesorem i wyświetlaczem LC (z podświetleniem tła) do wskazywania danych roboczych, łącznie z analogowymi i cyfrowymi wejściami i wyjściami do regulacji oraz połączenia ze sobą pomp pojedynczych z regulacją prędkości obrotowej
• Kontrola fabryczna i wstępne ustawienie optymalnego zakresu roboczego (w tym świadectwo odbioru w oparciu o EN10204 - 3.1)

Wyposażenie/funkcja:
• Wysokociśnieniowe pompy wirowe ze stali nierdzewnej typoszeregu MHIE
• Rama główna ze stali ocynkowanej elektrolitycznie z amortyzatorami drgań o regulowanej wysokości do izolacji dźwiękochłonnej
• Zawór odcinający po stronie ssawnej i tłocznej każdej pompy
• Zabezpieczenie przed przepływem zwrotnym po stronie tłocznej każdej pompy
• Ciśnieniowe naczynie przeponowe 8 l, PN16 z armaturą przelotową zgodnie z DIN 4807, strona ciśnieniowa
• Czujnik ciśnienia (4-20 mA), strona ciśnieniowa
• Manometr, po stronie tłocznej
• Automatyczne sterowanie pompą za pomocą całkowicie elektronicznego urządzenia

Regulator Vario (VR) w obudowie z blachy stalowej, struktura RAL 7035, stopień ochrony IP 54, składa się z wewnętrznego układu zasilania napięciem sterującym, mikroprocesora, analogowych i cyfrowych modułów wejściowych i wyjściowych, do sterowania pompami elektronicznymi za pomocą przetwornicy częstotliwości
