Grundfos Hydro Solo E CRIE 3-7 Zestaw podnoszenia ciśnienia 99432874

Opis

Grundfos Hydro Solo E CRIE 3-7 Zestaw podnoszenia ciśnienia 99432874

Zestaw podnoszenia ciśnienia Grundfos Hydro Solo-E składa się z jednej pompy o zmiennej prędkości obrotowej CRE (pompa ze zintegrowaną przetwornicą częstotliwości), zaworu odcinającego, zaworu zwrotnego, kolektora tłocznego i ssawnego, przetwornika ciśnienia tloczenia, manometru, zbiornika membranowego, przetwornika ciśnienia wlotowego, ramy podstawy z podkładkami maszynowymi i głównego wyłącznika zasilania. Zestaw jest fabrycznie skonfigurowany, przetestowany i dostarczany w stanie gotowym do pracy w celu utrzymania stałego ciśnienia.
Pompa połączona jest kołnierzowo (kołnierz IEC) z trójfazowym silnikiem MGE ze zintegrowaną przetwornicą częstotliwości i regulatorem PI wbudowanym w skrzynkę zaciskową. Nie jest wymagane żadne zewnętrzne zabezpieczenie silnika i elektroniki przed przeciążeniem i wzrostem temperatury.

Przyciski na panelu sterowania pompy umożliwiają ustawienie wymaganej wartości zadanej, a także przestawienie pompy na charakterystykę MIN i MAX lub funkcję STOP. Wskaźnik świetlny na panelu (Grundfos Eye) sygnalizuje stan pracy pompy:
- "Zasilanie włączone": Pompa pracuje (zielona dioda obraca się) lub nie pracuje (zielona dioda świeci światłem ciągłym).
- "Ostrzeżenie": Pompa pracuje (żółta dioda obraca się) lub nie pracuje (żółta dioda sygnalizacyjna świeci światłem ciągłym).
- "Alarm": Pompa jest wyłączona (czerwone diody sygnalizacyjne migają).

Przy pomocy urządzenia Grundfos GO Remote (wyposażenie dodatkowe) możliwa jest bezprzewodowa komunikacja z pompą zwiększająca możliwości ustawień, a także odczyt takich danych jak "Aktualna wartość zadana", "Prędkość", "Moc wejściowa" i "Pobór mocy". Skrzynka zaciskowa posiada zaciski umożliwiające następujące podłączenia:
- Dwa dedykowane wejścia cyfrowe
- Trzy wejścia analogowe, 0(4)-20 mA, 0-5 V, 0-10 V, 0.5 - 3.5 V
- 5 V napięcie zasilania do potencjometru i czujnika
- Jedno wyjście analogowe, 0-10 V, 0(4)-20 mA
- Dwa konfiguralne wejścia cyfrowe lub wyjścia przekaźnikowe NO
- Dwa wejścia Pt100/Pt1000
- LiqTec, wejście czujnika zabezpieczenia przed suchobiegiem
- Wejście/wyjście Grundfos Digital Sensor (przetworniki Grundfos)
- Napięcie zasilania 24 V dla czujnika
- Dwa wyjścia - przekaźnik sygnałowy (styki bezpotencjałowe)
- GENIbus
- Interfejs dla modułu fieldbus Grundfos CIM

Techniczne:
- Wydajność nominalna: 3.5 m3/h
- Rated head: 53.4 m
- Stages: 7
- Impellers: 7
- Code for shaft seal: HQQE
- Nr pompy: 99367311

Materiały:
- Base: Stal nierdzewna
- Base: EN 1.4408
- Base: AISI 316
- Wirnik: Stainless steel
- Impeller: EN 1.4301
- Wirnik: AISI 304

Instalacja:
- Maksymalna temperatura otoczenia: 50°C
- Maksymalne ciśnienie pracy: 10 bar
- Kołnierz standardowy: OVAL
- Króciec ssawny: Rp 1 1/4
- Króciec tłoczny: Rp 1 1/4
- Ciśnienie: 16
- Flange size for motor: FT100

Ciecz:
- Czynnik tloczony: Woda
- Zakres temperatury cieczy: 5 .. 60°C
- Selected liquid temperature: 20°C
- Gęstość: 998.2 kg/m3

Dane elektryczne:
- Typ silnika: 80 A
- Nominalna moc silnika - P2: 0.75 kW
- Częstotliwość podstawowa: 50 Hz
- Napięcie nominalne: 1 x 200-240 V
- Prąd znamionowy: 4.70-3.90 A
- Cos fi -współczynnik mocy: 0.99
- Prędkość nominalna: 360-4000 obr/min
- Rodzaj ochrony (IEC 34-5): IP55
- Klasa izolacji (IEC 85): F
- Zabezpieczenie silnika: TAK
- Nr silnika: 98362272

Układy sterowania:
- Control type: ME

Zbiornik:
- Objętość zbiornika ciśnieniowego: 18 l

Inne:
- Masa netto: 41 kg
- Masa: 50 kg
- Objętość wysyłkowa: 0.6 m3

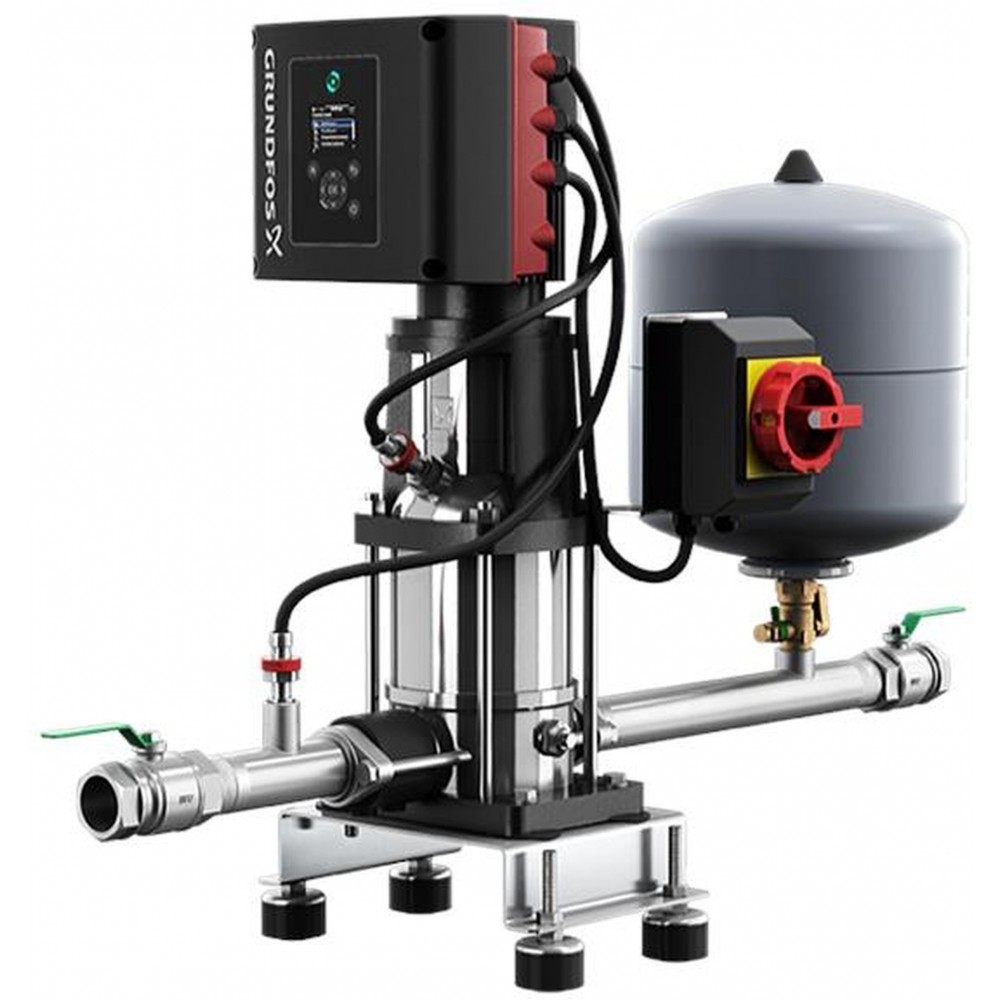

zdjecie podglądowe

Zdjęcia mogą różnić się od oryginalnego produktu/przedmiotu.
