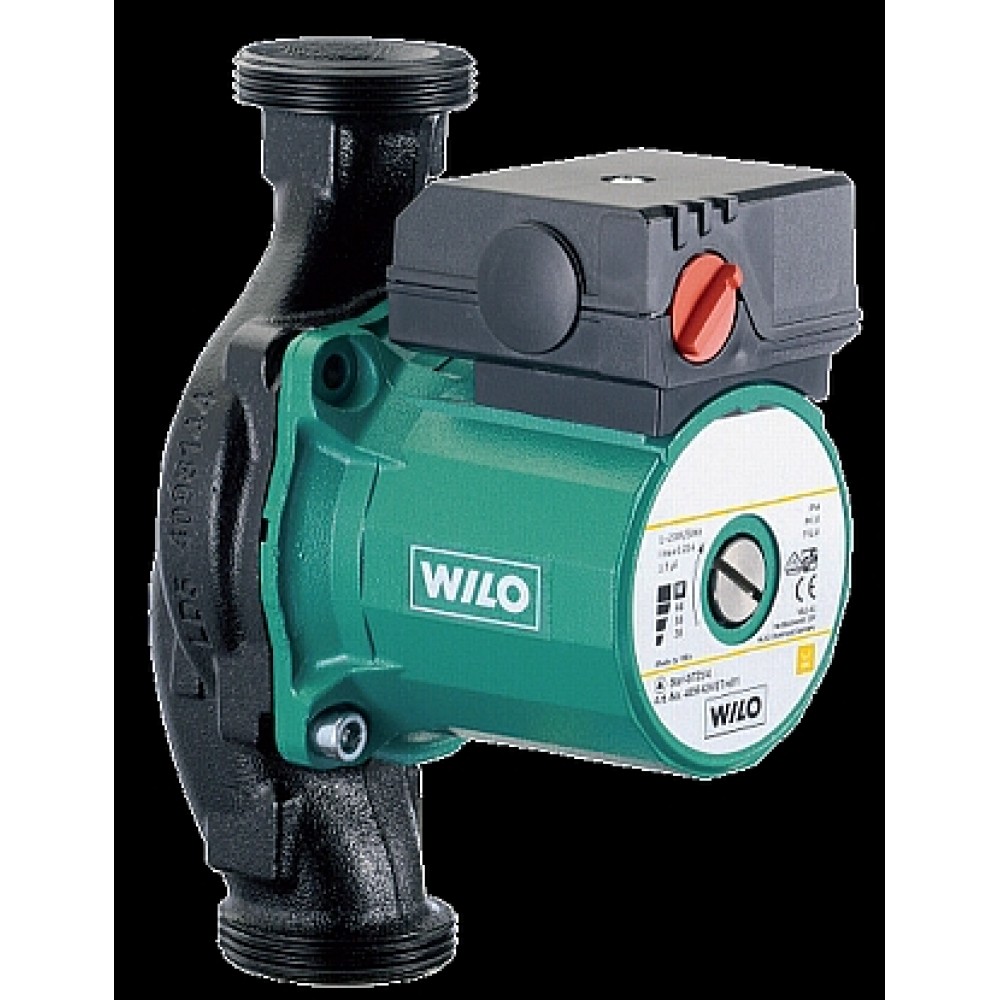

WILO Pompa obiegowa do urządzeń solarnych Star-ST 15/9 130, 4061441

Opis

WILO Pompa obiegowa do urządzeń solarnych Star-ST 15/9 130, 4061441


Dopuszczalne media przetłaczane (inne media na zapytanie)
-Woda grzewcza (wg VDI 2035)
-Mieszaniny woda-glikol (max. 1:1; od domieszki 20% należy sprawdzić dane wydajności pompy)

Dopuszczalny obszar zastosowania
Zakres temperatury przy max. temperaturze otoczenia +40°C: od -10 do +110°C (w pracy krótkotrwałej 2 h: +120°C)
Maksymalnie dopuszczalne ciśnienie robocze Pmax: 10 bar

Przyłącza gwintowane
Złączka gwintowana Rp 1
Gwint G 1
Długość montażowa L0 180 mm

Silnik/elektronika
Kompatybilność elektromagnetyczna EN 61800-3
Generowanie zakłóceń EN 61000-6-3
Odporność na zakłócenia EN 61000-6-2
Stopień ochrony IP 44
Klasa izolacji F
Napięcie zasilania 1~230 V, 50 Hz
Prędkość obrotowa n 811 - 1564 / 1154 - 2122 / 1687 - 2535 [1/min]
Pobór mocy P1 50 / 78 / 110 W
Pobór prądu I 0,23 / 0,34 / 0,50 A
Zabezpieczenie silnika niewymagane (odporny na prąd przy zablokowaniu)
Dławik przewodu PG 1x11

Materiały
Korpus pompy Żeliwo szare (EN-GJL-200)
Wirnik Polipropylen
Wał pompy Stal nierdzewna (X40Cr13)
Łożysko Węgiel spiekany, impregnowany metalem

Minimalna wysokość dopływu na króćcu ssawnym [m] do uniknięcia kawitacji przy temperaturze przetłaczania wody
Minimalna wysokość dopływu przy 50 / 95 / 110°C 0,5 / 3 / 10 m

Budowa
Bezdławnicowa pompa obiegowa z przyłączem gwintowanym. Wstępnie wybierane stopnie prędkości obrotowej w celu dopasowania pracy pompy do zmieniających się parametrów instalacji

Zastosowanie
Obiegi pierwotne urządzeń solarnych oraz geotermalnych

Oznaczenie typu
Przykład: Star-STG 25/6
Star-STG Pompa standardowa do urządzeń solarnych oraz geotermalnych
25/ Średnica nominalna Rp?1
6 Max. wysokość podnoszenia w [m]

Cechy szczególne/zalety produktu
Hydraulika pompy specjalnie dopasowana do pracy w systemach solarnych i geotermalnych
Korpus pompy z odlewem pod klucz
Powłoka kataforetyczna (KTL) korpusu pompy zapobiegająca korozji w przypadku tworzenia się kondensatu

Dane techniczne
Dopuszczalny zakres temperatury od -10°C do +110°C; krótkotrwale (2 h) do +120°C
Napięcie zasilania 1~230 V, 50 Hz
Stopień ochrony IP44
Przyłącze gwintowane Rp 1, Rp 1 i Rp 11
Max. ciśnienie robocze 10 bar

Wyposażenie/funkcja
Rodzaje pracy
Przełączanie stopni prędkości obrotowej
Funkcje ustawiane za pomocą pokrętła
Ustawianie stopni prędkości obrotowej: 3 stopnie prędkości obrotowej
Wyposażenie
Odlew pod klucz na korpusie pompy (tylko przy średnicy nominalnej DN 25/DN 30)
Możliwość doprowadzenia przewodu zasilającego z obu stron
Szybkozłącze z zaciskami sprężynowymi
Silnik odporny na prąd przy zablokowaniu

Materiały
Korpus pompy: Żeliwo szare
Wirnik: Polipropylen
Wał: Stal nierdzewna
Łożysko: Węgiel spiekany, impregnowany metalem

Zakres dostawy
Pompa
Uszczelka
Instrukcja montażu i obsługi

Wyposażenie dodatkowe
Złączki gwintowane
Elementy wyrównawcze
Pokrywy izolacji termicznej

Zdjęcia mogą różnić się od oryginalnego produktu/przedmiotu.
