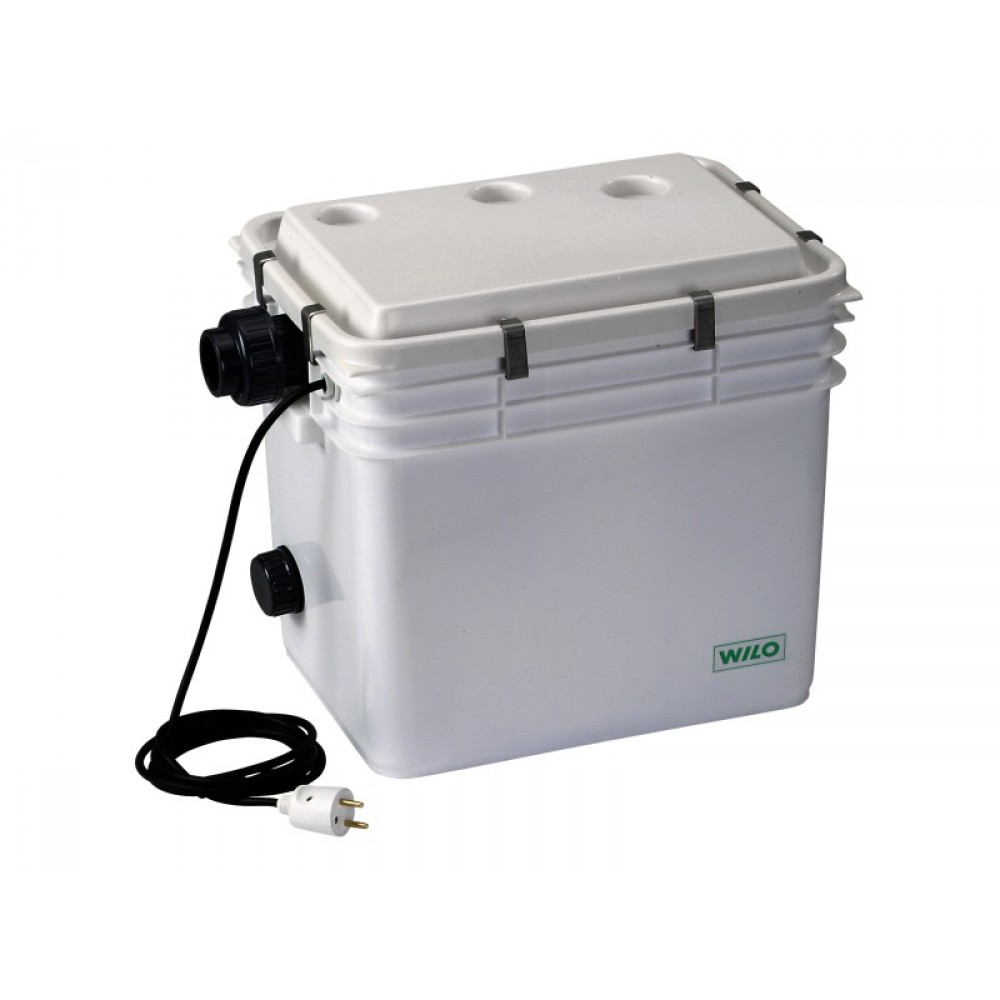

WILO TMP 40/11 HD Urządzenie do przetłaczania wody zanieczyszczonej 2525932

Opis

WILO TMP 40/11 HD Urządzenie do przetłaczania wody zanieczyszczonej 2525932

Budowa
Urządzenie do przetłaczania wody zanieczyszczonej (instalacja nadpodłogowa)

Zastosowanie:
Urządzenie do przetłaczania wody zanieczyszczonej umożliwiające automatyczne odprowadzenie wody z pryszniców, umywalek, pralek, zmywarek itd., w starym i nowym budownictwie, w przypadkach gdy woda zanieczyszczona nie może być odprowadzona do kanalizacji przy wykorzystaniu naturalnego spadku; usuwanie wody zanieczyszczonej, która zbiera się poniżej poziomu spiętrzenia. Tłoczenie nieagresywnej wody zanieczyszczonej i drenażowej niezawierającej fekaliów i włókien, olejów i tłuszczów. Należy przestrzegać postanowień normy DIN EN 12050-3, a także DIN 1986-100.
Uwaga: Doprowadzanie ścieków zawierających fekalia do urządzeń do przetłaczania wody zanieczyszczonej jest zabronione. W takich przypadkach należy zastosować urządzenia do przetłaczania ścieków typoszeregów Wilo-DrainLift KH 32, DrainLift XS-F, DrainLift S do XXL oraz FTS.

Oznaczenie typu:
Przykład: Wilo-DrainLift TMP 40/8
TMP Urządzenie do przetłaczania wody zanieczyszczonej (instalacja nadpodłogowa) 40
Średnica nominalna przyłącza tłocznego (DN 40) 8
Max. wysokość podnoszenia [m]

Cechy szczególne/zalety produktu:
Łatwy serwis przy zastosowaniu zintegrowanej pompy zatapialnej
Przystosowany do agresywnych mediów (TMP 40/11 HD)
Cicha praca

Materiały:
Silnik: Stal nierdzewna
Korpus hydrauliczny: Tworzywo sztuczne PP-GF30
Zbiornik: Tworzywo sztuczne PE

Dane techniczne:
Napięcie zasilania 1~230 V, 50 Hz
Długość przewodu od urządzenia do urządzenia sterującego/wtyczki 2,5 m
Rodzaj pracy S3 -25%
Temperatura przetłaczanego medium max. 35°C, w pracy krótkotrwałej (3 min) 90°C
Przyłącze tłoczne O 40 mm
Przyłącze dopływowe 25/32/40 mm
Odpowietrzanie 32 mm
Stopień ochrony IP 67
Zbiornik o pojemności brutto 32 l
Pojemność załączania 15 l

Wyposażenie/funkcja:
Urządzenie gotowe do podłączenia
Termiczna kontrola silnika
Sterowanie poziomem za pomocą wyłącznika pływakowego
Zintegrowane zabezpieczenie przed przepływem zwrotnym
Materiał mocujący

Opis/budowa:
Gotowe do podłączenia, załączające się automatycznie urządzenie do przetłaczania wody zanieczyszczonej, wyposażone we wszystkie wymagane urządzenia przełączające i sterujące, wbudowany zawór zwrotny. Wszechstronne zastosowanie dzięki dopływom montowanym zarówno z boku, jak i od góry (przydatne przy późniejszym montażu). Konstrukcja systemu gwarantująca łatwą konserwację, z wbudowaną pompą Wilo-Drain TMW, z przyłączem ciśnieniowym DN 40.
W ramach opcji dostępne w wersji TMP 40/11 HD do mediów agresywnych.
Odpowietrzanie odbywa się również za pomocą złączki nasadowej z samouszczelnieniem (zewnętrzna średnica rury 32 mm) przez dach.

Zakres dostawy:
Gotowe do podłączenia, załączające się automatycznie urządzenie do przetłaczania wody zanieczyszczonej
Materiał do montażu dopływu i przewodu ciśnieniowego
Materiał mocujący do zabezpieczenia przeciwwyporowego
Instrukcja montażu i obsługi
