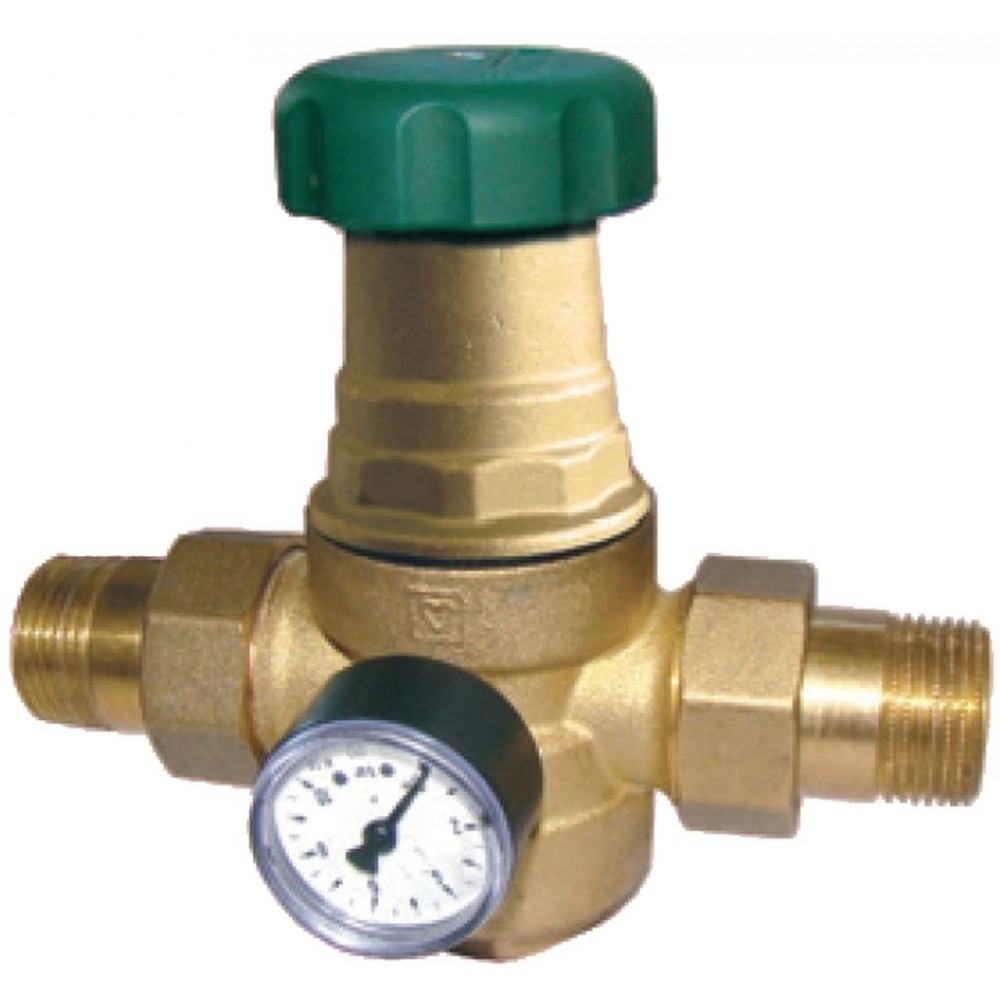

HERZ Membranowy reduktor ciśnienia DN 32 1268204

Opis

HERZ Membranowy reduktor ciśnienia DN 32 1268204

Średnica 5/4”
DN 32
PN 16
G 5/4”
L 192
H 106
A 60
B 65
SW 60

Korpus: mosiądz wytłaczany zgodnie z normą EN 12420
Membrana: EPDM
Sprężyna: stal sprężynowa (ocynkowana)
Uszczelnienie przyłącza: klingerit
Pokrętło: PA, kolor zielony lub czarny
Manometr: ciśnienie robocze do 10 bar
Przyłącze: gwint zewnętrzny z uszczelnieniem płaskim, zgodny z normą IS07-1
Parametry pracy
Maksymalne ciśnienie wejściowe: 16 bar
Zakres ciśnienia wyjściowego: 1- 6 bar
Maksymalna temperatura robocza: 70 °C

Zastosowanie
Reduktor ciśnienia może być stosowany w instalacjach wodnych, w tym również wody pitnej oraz innych płynów nieagresywnych, sprężonego powietrza lub azotu. Można go również stosować w systemach grzewczych do zabezpieczania kotłów przed nadmiernym ciśnieniem. Reduktor ciśnienia pracuje jako element zabezpieczający instalację przed nadmiernym ciśnieniem wejściowym medium (zmniejszając ciśnienie medium do poziomu roboczego). Niższe ciśnienie wyjściowe pozwala zmniejszyć zużycie wody (niższe koszty). Ciśnienie wyjściowe ustawione do 4 bar jest wystarczające do większości zastosowań.

Instrukcja montażu i konserwacji
W instalacjach wody pitnej reduktor montuje się za licznikiem wody, pomiędzy dwoma zaworami. Uszczelnienie połączeń rurowych można wykonać za pomocą konopi, pasty uszczelniającej, lub taśmy teflonowej. Wskaźnik kierunku przepływu (od wlotu wysokiego ciśnienia do wylotu niskiego ciśnienia) umieszczony jest na korpusie w postaci strzałki. Podczas instalacji należy zachować odpowiedni kierunek montażu reduktora. Ciśnienie wyjściowe jest ustawione fabrycznie na 3 bar przy ciśnieniu wejściowym 4 bar. Przekręcanie pokrętła w prawo zwiększa ciśnienie wyjściowe. Rzeczywiste ciśnienie wyjściowe można odczytać na manometrze wkręconym do korpusu (strona przednia). Do użytku domowego zalecana maksymalna wartość ciśnienia wyjściowego, to 4 bar (dłuższa żywotność, niższe koszty). Zawór redukcyjny nie wymaga szczególnych czynności konserwacyjnych. Na wejściu reduktora zaleca się zastosować filtr z otworami o maksymalnym rozmiarze 0,5 mm.

Wykorzystanie systemów instalacyjnych i grzewczych marki HERZ nie tylko zapewnia komfort cieplny, ale równocześnie umożliwia oszczędność energii i ochronę środowiska naturalnego. Systemy te zapewniają tanią i czystą energię dzisiaj i są alternatywą w zakresie pozyskiwania czystej energii w przyszłości

Zdjęcia mogą różnić się od oryginalnego produktu/przedmiotu.
