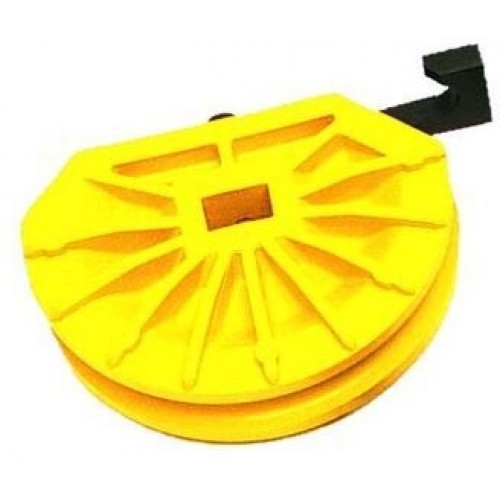

REMS Segment gnący DM 28 R102, 581070

Opis

REMS Segment gnący DM 28 R102, 581070

Segmenty gnące i ślizgi 180°, odporne na zniekształcenia i nacisk, z wysoko wytrzymałego, o wysokich własnościach  ślizgowych, wzmocnionego włóknem szklanym poliamidu lub segmenty gnące 90° (O 35 R 100, O 42 R 140, O 50 R 135, O 1" R 100, O 11" R 140) dla REMS Curvo 50 z żeliwa sferoidalnego. Optymalne dopasowanie segmentu gięcia i  elementu ślizgowego zapewnia gięcie określonego materiału bez pęknięć i fałd. Skala stopniowa 0 do 180° na każdym segmencie gnącym i znak na każdym elemencie dociskowym gwarantuje precyzyjne gięcie. Szybka wymiana segmentu gnącego i elementu dociskowego.

R mm Promień gięcia mm w osi neutralnej łuku (DVGW GW 392)
X mm Korekcja mm
1) dla rur O 28 mm dozwolony minimalny promień gięcia wynosi 114 mm.
Ścianka ? 0,9 mm
2) Zabierak czworokątny 10 – 40, podpórka 10 – 40 (Nr art. 582120).
3) Zabierak czworokątny 35 – 50, podpórka 35 – 50 (Nr art. 582110)
Cu: twarde, półtwarde, miękkie rury miedziane również cienkościenne, EN 1057
St 10217: rury ze stali nierdzewnej do systemów zaciskowych EN 10217-7 (DIN 2463)
St 10305-U: rury ze stali węglowej w osłonie, do systemów zaciskowych EN 10305-3 (DIN 2394)
St 10305: miękkie rury precyzyjne ze stali EN 10305-1, EN 10305-2, EN 10305-3 (DIN 2391–2394), rury ze stali węglowej EN 10305-3 (DIN 2394)
St 10255: Rury stalowe (do gwintowania) wg EN 10255 (DIN 2440)
St 50086: Rury do instalacji elektrycznych wg EN 50086
U: w osłonie
V: rury stabilizowane do systemów połączeń zaciskowych

Gięcie na wymiar
Jeśli łuk ma się znajdować na określonym miejscu rury, to odpowiednio do wielkości rury musi zostać dokonana korekta długości. Dla łuku 90° należy uwzględnić wymiar korekty X podany na ryc. 1. Przy tym należy skrócić wymiar żądany L o liczbę X. Jeśli np. przy wielkości rury 22 wymiar L = 400 mm winien być wykonywany łuk z promieniem gięcia 77, to na rurze należy zaznaczyć wymiar 319 mm. Jak to pokazano na ryc. 1, tą kreskę należy zatrzymać przy znaku 0 na segmencie gnącym.
